Was ist M-Code in der CNC-Programmierung?
![M-Code in der CNC-Bearbeitung: Bedeutung, Bedeutung und Typen | AT-Bearbeitung (1) M-Code in der CNC-Bearbeitung: Bedeutung, Bedeutung und Typen | AT-Bearbeitung (1)](https://i0.wp.com/at-machining.com/wp-content/uploads/2024/03/Sample-M-code-Program.jpg)
M-Code oder sonstiger Code ist ein Kernaspekt der CNC-Bearbeitung, der mit G-Codes in CNC-Software arbeitet. Während der G-Code die geometrischen Bewegungen der Maschine steuert, bestimmt der M-Code die nichtgeometrischen Bewegungen der Maschine. M-Codes beginnen häufig mit dem Buchstaben „M“ und enthalten weitere Hilfsbefehle, die für die Steuerung nichtgeometrischer CNC-Maschinenfunktionen unerlässlich sind. CNC-Programmierer verwenden in jedem Programminformationsblock nur einen M-Code, um überlappende Befehle zu vermeiden, die zu Programmierkonflikten und Betriebsfehlern führen können.
Der M-Code regelt speziell verschiedene Maschinenfunktionen, darunter Kühlmittelsteuerung, Spindeldrehzahl, Ein- und Ausschalten der Spindel sowie Werkzeugwechsel. Somit stellt der M-Code das Rückgrat des Fertigungsvorgangs dar und ermöglicht der CNC-Maschine die Ausführung präziser Aktionen, die über einfache Bewegungen hinausgehen. Maschinenbediener geben diese Programme häufig mithilfe von CAD- oder CAM-Software in eine CNC-Maschine ein. Diese CAM-Software (Computer Aided Manufacturing) hilft, die Fertigung zu beschleunigen, indem sie den Codegenerierungsprozess automatisiert.
Darüber hinaus ist M-Code ein häufig verwendeter Quellcode in MATLAB-Skripten und -Funktionen. M-Codes werden in binären Offset-Trägern, Punktstrahlübertragungen und modernisierten Navstar-Sicherheitsalgorithmen verwendet. In einigen Fällen verwenden Programmierer M-Code, um militärische Signale zu senden, falsche Signale zurückzuweisen und potenziell fehlerhafte Datenpunkte zu identifizieren und aus einem Datensatz zu entfernen.
Ursprung der M-Code-Programmierung
Die M-Code-Programmierung geht auf die Mitte des 20. Jahrhunderts zurück, als der Übergang von der arbeitsintensiven manuellen zur automatisierten Fertigung offensichtlich war. John T. Parsons und Frank L. Stulen gelten oft als die Pionieringenieure, die numerische Steuerungskonzepte entwickelt haben. Die ersten CNC-Maschinen, die mit M-Code und G-Code kompatibel sind, wurden in Zusammenarbeit mit dem Massachusetts Institute of Technology (MIT) und mit Mitteln der US Air Force erfunden. Folglich hat diese Innovation die Fertigungsindustrie erheblich verändert und eine beispiellose Präzision und Produktionseffizienz ermöglicht.
Warum M-Code-Befehle bei der CNC-Bearbeitung verwenden?
![M-Code in der CNC-Bearbeitung: Bedeutung, Bedeutung und Typen | AT-Bearbeitung (2) M-Code in der CNC-Bearbeitung: Bedeutung, Bedeutung und Typen | AT-Bearbeitung (2)](https://i0.wp.com/at-machining.com/wp-content/uploads/2024/03/M-Code-Words-List.jpg)
CNC-Programmierer verwenden aufgrund ihrer umfangreichen betrieblichen Vorteile mehrere M-Codes. Hier sind einige der häufigsten Gründe, warum M-Code-Befehle für CNC-Programme notwendig sind:
- Integration mit G-Code: Im Allgemeinen funktioniert M-Code nicht isoliert. Es arbeitet mit dem G-Code zusammen und bildet ein umfassendes System
- Größere Flexibilität: Computer-numerisch gesteuerte Maschinen führen umfangreiche Fertigungsaufgaben mit M-Code aus. Die Vielseitigkeit des M-Codes ermöglicht ein breites Anwendungsspektrum in der Produktherstellung, sei es das Einschalten des Kühlmittels (M08), das Anhalten der Spindel (M05), das Wechseln eines Werkzeugs (M06) oder das Deaktivieren einer Klemme (M11).
- Optimierung von CNC-Vorgängen: M-Code verbessert den CNC-Bearbeitungsvorgang, indem er bestimmte Anweisungen für verschiedene Maschinenfunktionen bietet. Diese Maschinensteuerungssprache erleichtert die Automatisierung von Maschinenaktionen wie Werkzeugwechsel und Programmstopp usw. Dadurch werden menschliche Eingriffe und mögliche Bearbeitungsfehler reduziert.
Wie funktioniert ein M-Code-Befehl?
Zunächst muss man die Integration eines M-Codes in die CNC-Programmierung und seine spezifischen Aktionen verstehen, um seine Funktionsweise zu verstehen. Noch wichtiger ist, dass M-Codes Sätze von CNC-Maschinenanweisungen sind, die den nichtgeometrischen Betrieb und die Funktionen der Maschine steuern.
Beispielsweise steuern M03 und M04 das Ein- und Ausschalten der Spindel, während der Befehl M06 die CNC-Maschine anweist, das Bearbeitungswerkzeug zu wechseln. Diese Anweisungen wurden in der CNC-Programmiersprache geschrieben und das Steuerungssystem der CNC-Maschine interpretiert sie und führt den Befehl aus. Die Arbeitsprinzipien von M-Code lassen sich in zwei Hauptaspekte einteilen:
- M-Code-Programmierung: Dabei geht es darum, die Aktionen der CNC-Maschine mit bestimmten Codes zu steuern. Diese Codes werden normalerweise in einer bestimmten Reihenfolge und einem bestimmten Format geschrieben, basierend auf den Anforderungen der jeweiligen verwendeten CNC-Maschine.
- Ausführung und Steuerung: Die CNC-Maschine liest und implementiert die Befehle, sobald der M-Code programmiert wurde. Die Maschinensteuerung übernimmt die Interpretation des Befehlscodes und führt die erwarteten Aktionen aus, um genaue und konsistente Abläufe sicherzustellen.
So lesen Sie M-Codes
Um M-Code-Befehle richtig lesen zu können, müssen Sie mit den spezifischen Codes und ihrer entsprechenden Funktion vertraut sein. Im Allgemeinen besteht ein M-Code-Befehl aus dem Buchstaben „M“ zusammen mit einer Zahl, die jeweils eine bestimmte Maschinenfunktion symbolisiert. Diese Codes werden im CNC-Programm erstellt, von der Steuerung der Maschine gelesen und in präzise Aktionen umgesetzt. Nehmen Sie zum Beispiel den M05-Code. Es lautet „Spindle Off“. Daher müssen CNC-Programmierer oder Maschinenbediener die Bedeutung jedes Maschinensteuerungscodes verstehen, um einen reibungslosen und genauen Bearbeitungsprozess sicherzustellen.

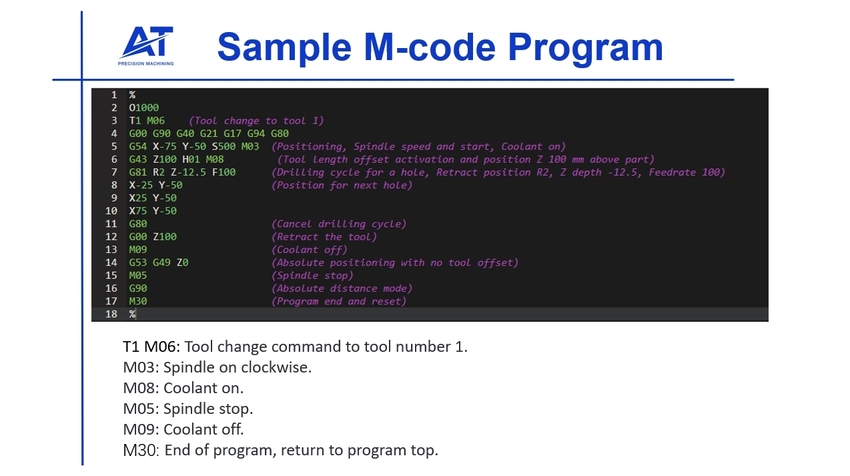

So programmieren Sie eine CNC-Maschine mit M-Code-Befehlen
Sie müssen die G- und M-Codes gut verstehen, um eine CNC-Maschine erfolgreich mit M-Codes programmieren zu können. Darüber hinaus kann die Programmierung von CNC-Maschinen manuell, im laufenden Betrieb oder mit CAD/CAM-Systemen erfolgen. Es wäre hilfreich, wenn Sie spezielle Codes verwenden würden, um Zusatzfunktionen wie Werkzeugwechsel, Kühlmittel, Spindeldrehung usw. zu steuern. Hier ist eine schrittweise Anleitung zum Programmieren einer CNC-Maschine mit M-Code-Befehlen:
- Verstehen Sie den M-Code: Jeder M-Code steuert eine bestimmte Zusatzfunktion auf der CNC-Maschine. Es ist wichtig, die genauen Aktionen jedes Codes zu verstehen. CNC-Maschinen verfügen oft über unterschiedliche Betriebsabläufe und Fähigkeiten.
- Schreiben Sie das Programm: Sie müssen eine mit Ihrer Maschine kompatible Programmiersprache auswählen und ein CNC-Programm schreiben. Integrieren Sie M-Codes in Ihren G-Code, um Hilfsfunktionen während des Bearbeitungsprozesses zu steuern. Wenn Sie beispielsweise das Schneidwerkzeug zu einem bestimmten Zeitpunkt im Vorgang wechseln möchten, fügen Sie den Befehl M06 gefolgt von der Werkzeugnummer in Ihr Programm ein. Außerdem können Sie den Befehlscode M08 verwenden, um das Kühlmittel während des Bearbeitungsprozesses zu aktivieren.
- Einrichtung der CNC-Maschine: Bereiten Sie die CNC-Maschine vor, indem Sie die entsprechenden Komponenten installieren CNC-Werkzeuge, Vorrichtungen und Vorbereitung des Rohmaterials. Stellen Sie sicher, dass das Werkstückmaterial in der richtigen Position gehalten wird und die Maschine gut kalibriert ist.
- Laden Sie das Programm und führen Sie es aus: Geben Sie das G-Code-Programm, das die M-Codes enthält, in die Steuereinheit der CNC-Maschine ein und starten Sie den Bearbeitungsprozess. Die CNC-Maschine führt das Programm aus und folgt dabei den vorgegebenen Werkzeugwegen und Hilfsfunktionen, die durch die M-Codes gesteuert werden.
- Überwachen Sie den Prozess: Überwachen Sie den Bearbeitungsvorgang sorgfältig und stellen Sie sicher, dass alle Hilfsfunktionen entsprechend dem Plan ordnungsgemäß ausgeführt werden. Nehmen Sie bei Bedarf auch die erforderlichen Änderungen an der Maschineneinstellung und dem Programm vor.
- Überprüfen Sie das Endprodukt: Es ist wichtig, das Endprodukt nach Abschluss des Bearbeitungsvorgangs zu überprüfen. Dadurch wird sichergestellt, dass das bearbeitete Teil den erforderlichen Spezifikationen und Qualitätsstandards entspricht.
Gängige Arten von M-Codes
![M-Code in der CNC-Bearbeitung: Bedeutung, Bedeutung und Typen | AT-Bearbeitung (3) M-Code in der CNC-Bearbeitung: Bedeutung, Bedeutung und Typen | AT-Bearbeitung (3)](https://i0.wp.com/at-machining.com/wp-content/uploads/2024/03/M-Code-for-CNC-Machining.jpg)
Es gibt verschiedene Arten von M-Code-Befehlen, jeder mit einer bestimmten Funktion CNC-Bearbeitung Aufgaben. In diesem Abschnitt werden wir einige der bekanntesten M-Codes für Fanuc-Controller und die Funktion, die sie steuern, untersuchen:
M-Code | Beschreibung |
---|---|
M00 | Programmstopp; ein Zwangsstopp für Bedienereingriffe. |
M01 | Optionaler Stopp; Stopp basierend auf der Bedienereinstellung in der Maschinensteuerung. |
M02 | Ende des Programms; Kein Zurückspulen oder Zurückkehren zum Programmanfang. |
M03 | Spindelstart; dreht die Spindel mit der angegebenen Geschwindigkeit im Uhrzeigersinn. |
M04 | Spindelstart; dreht die Spindel gegen den Uhrzeigersinn. |
M05 | Spindelstopp; stoppt die Spindeldrehung. |
M06 | Automatischer Werkzeugwechsel (ATC) zum angegebenen Werkzeug im Programm. |
M07 | Kühlmittel an (Nebel); Aktiviert das Nebelkühlsystem. |
M08 | Kühlmittel an (Überschwemmung); Aktiviert das Flutkühlsystem. |
M09 | Kühlmittel aus; deaktiviert alle Kühlmittelsysteme. |
M30 | Programmende mit Reset; Ähnlich wie M02, setzt aber zusätzlich das gesamte Programm zurück. |
M98 | Unterprogrammaufruf; ruft ein separates Programm oder Unterprogramm auf. |
M99 | Unterprogrammende; Zeigt das Ende eines Unterprogramms an. |
M00 Programmstopp
Der M00-Code zeigt einen Programmstopp an, der alle laufenden Maschinenvorgänge beendet. Dieser Maschinenbefehlscode ermöglicht es den Maschinisten, Fehlerbehebungsaufgaben durchzuführen, bestimmte Anpassungen vorzunehmen oder das Werkstück zu prüfen.
M01 Optionaler Programmstopp
M01 bedeutet einen optionalen Programmstopp bei CNC-Bearbeitungsvorgängen. Auch wenn dadurch eine Pause im CNC-Betrieb ausgelöst werden kann, kann diese je nach den Präferenzen des Bedieners oder den Maschinenkonfigurationen umgangen werden.
M02
Dieser M-Code signalisiert das Ende des Programms und zeigt damit den Abschluss der aktuellen Bearbeitungsaufgabe an.
M03 Spindel im Uhrzeigersinn
Der M03-Befehlscode aktiviert die Drehung der Spindel im Uhrzeigersinn, insbesondere bei verschiedenen CNC-Schneide- und CNC-Schneidemaschinen Fräsoperationen.
M04 Spindel gegen den Uhrzeigersinn
Wie der M03-Code befiehlt dieser Code der Spindel, sich gegen den Uhrzeigersinn zu drehen, um verschiedene Bearbeitungsaufgaben auszuführen.
M05 Spindel aus
Der M05-Code deaktiviert die Spindel und befiehlt ihr, den Betrieb anzuhalten. Es handelt sich um einen entscheidenden Befehlscode für die Sicherheit und den Wechsel zwischen Operationen.
M06 Werkzeugwechsel
Der M06-Code signalisiert der CNC-Maschine, das Schneidwerkzeug zu wechseln und sorgt so für einen nahtlosen Übergang zwischen verschiedenen Bearbeitungsfunktionen.
M08 Kühlmittel an
Der Befehl M08 aktiviert das Kühlmittelsystem. Es spielt eine entscheidende Rolle bei der Materialhandhabung und Temperaturkontrolle.
M09 Kühlmittel aus
Der M09-Code befiehlt der CNC-Maschine, ihr Kühlmittelsystem zu deaktivieren. Es wird häufig verwendet, wenn es nicht mehr benötigt wird oder am Ende eines bestimmten Prozesses.
M30 Programmende, Rückkehr zum Start
Der M30-Code kennzeichnet das Ende eines Programms und bringt die CNC-Maschine zur Vorbereitung auf die nächste Aufgabe oder Inspektion an ihren Startpunkt zurück.
Andere häufig verwendete M-Codes
Es gibt mehrere andere M-Codes mit spezifischen Anforderungen für CNC-Bearbeitungsvorgänge. Es ist jedoch wichtig zu beachten, dass die genaue Definition jedes Codes zwischen verschiedenen CNC-Maschinenmodellen und Herstellern variieren kann. Nachfolgend finden Sie einige dieser Codes:
- M07: Kühlmittel an (Nebel)
- M10: Anklemmen
- M11: Klemme aus
- M19: Spindelausrichtung
- M29: Starrer Tap-Modus
- M30: Ende des Programm-Resets
- M40: Spindelgetriebe in der Mitte
- M68: Hydraulisches Spannfutter schließen
- M69: Hydraulisches Spannfutter geöffnet
- M98: Unterprogrammaufruf
- M99: Unterprogrammende
Beispiele für Standard-M-Code-Simulatoren
M-Code-Simulatoren sind nützlich, um ein CNC-Programm vor seiner Ausführung zu untersuchen und zu visualisieren. Hier sind einige der besten M-Code-Simulatoren, die von CNC-Programmierern häufig verwendet werden:
- Mach3
- CNC-Simulator Pro
- NC-Viewer
- CAMotics
- Mastercam-Simulator
- G Wizard-Editor
- NCSim
Typische CNC-Maschinen, die M-Code-Befehle verwenden
![M-Code in der CNC-Bearbeitung: Bedeutung, Bedeutung und Typen | AT-Bearbeitung (4) M-Code in der CNC-Bearbeitung: Bedeutung, Bedeutung und Typen | AT-Bearbeitung (4)](https://i0.wp.com/at-machining.com/wp-content/uploads/2024/03/CNC-Turning.jpg)
M-Code gilt für ein breites Spektrum von CNC-Maschinen, die jeweils unterschiedliche Fertigungsanforderungen erfüllen. Zu den gängigen Arten von CNC-Maschinen, die M-Code zur Ausführung verschiedener Funktionen verwenden, gehören:
- Elektrische Entladungsmaschinen (EDMs)
- Drehmaschinen
- Fräsmaschinen
- Wasserstrahlschneider
- Grinder
- Plasmaschneider
- Laserschneider
Hauptunterschiede zwischen M-Code und G-Code
Obwohl G-Code Während sich M-Code und M-Code in CNC-Programmen oft gegenseitig ergänzen, unterscheidet sich der Einsatz in CNC-Maschinensteuerungen. Der G-Code regelt die Position und Bewegung der CNC-Maschine, einschließlich der schnellen Positionierung auf eine bestimmte XY-Ebene, der Kreisinterpolation und der linearen Vorschubbewegung. Diese Maschinenanweisungen beziehen sich auf geometrische Funktionen und dienen der Produktgestaltung.
Umgekehrt steuern M-Code-Befehle Maschinenvorgänge wie Werkzeugwechsel und das Ein- und Ausschalten von Spindel- oder Kühlmittelsystemen. Sie beziehen sich auf Maschinenfunktionen und führen verschiedene verschiedene Vorgänge aus. Außerdem aktiviert der M-Code die speicherprogrammierbare Steuerung (SPS) der CNC-Maschine.
Praktische Sicherheitsüberlegungen bei der M-Code-Programmierung
Sicherheit ist ein wesentlicher Faktor, der bei der Programmierung von CNC-Maschinen mit M-Code berücksichtigt werden muss. Hier sind einige wichtige Überlegungen:
- Stellen Sie sicher, dass Sie die Herstellerrichtlinien und Industriestandards der CNC-Maschine befolgen, um sichere Bearbeitungsvorgänge zu gewährleisten.
- Machen Sie sich mit dem spezifischen M-Code der für den Vorgang verwendeten CNC-Maschine vertraut.
- Führen Sie eine regelmäßige Inspektion und Wartung der CNC-Maschine durch, um eine optimale Leistung sicherzustellen.
- Sorgen Sie für geeignete Werkzeugwege und Maschinenfunktionen, um Schäden und Kollisionen zu verhindern.
Zusammenfassung
M-Code ist eine universelle CNC-Maschinensteuerungssprache und ein ergänzender Partner zum G-Code in der CNC-Programmierung. Ohne diese Anleitung können CNC-Maschinen nicht funktionieren. Daher weisen M-Codes die Maschine über nichtgeometrische Maschinenoperationen in grundlegenden Operationen und komplexen Bearbeitungsprozessen an. In diesem Leitfaden erfahren Sie alles, was Sie über M-Codes wissen müssen und warum sie für Ihre Bearbeitungsaufgaben unerlässlich sind.
